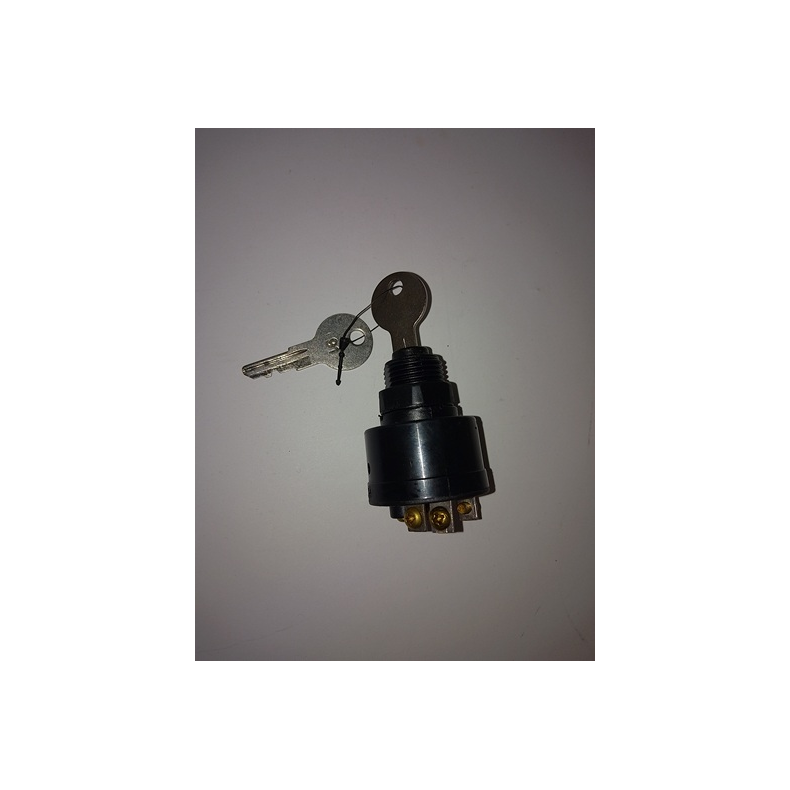

Startkontakt med nøgle til bådmotor med OFF-, ON- og START-position samt trykfunktion til elektrisk choker eller primer. Med seks mærkede tilslutninger.
Startkontakt til bådmotor - med nøgle og chokerfunktion
Denne marine-startkontakt er velegnet som erstatningskontakt til bådmotorer med et kompatibelt elektrisk start- og tændingssystem.
Kontakten har tre nøglepositioner: OFF (slukket), ON (drift) og START (motorstart). Derudover kan nøglen trykkes ind for at aktivere en elektrisk choker eller primer, hvis motoren er udstyret med denne funktion.
Kontakten har seks tilslutningsterminaler mærket B, S, I, C, M og M. Hellers har kontrolleret kontaktens interne forbindelser ved kontinuitetsmåling.
Fordele
- Nøglebetjent startkontakt til marinebrug
- OFF-, ON- og START-position
- Trykfunktion til elektrisk choker eller primer
- Seks funktionsmærkede tilslutninger
- Startsignalet opretholdes ved nøgletryk under START
- Kontaktfunktionerne er kontrolleret af Hellers
Hvad betyder terminalerne?
- B - Battery: Batteriets plusforsyning via motorens foreskrevne sikring og ledningsnet.
- S - Start: Styretilslutning på starterrelæet.
- I - Ignition: Motorens tændings-/driftsforsyning, hvis relevant.
- C - Choke: Elektrisk choker eller primer.
- M - Magneto: Motorens stopledning ved kompatibel magnettænding.
- M - Magneto: Stopkredsens stel/retur efter motorens eldiagram.
Disse betegnelser beskriver almindelige marinefunktioner. Motorens ledningsfarver og tilslutninger kan variere.
Kontrollens målte funktioner
- OFF: M forbindes med M.
- ON: B forbindes med I.
- START: B forbindes med I og S.
- ON + nøgletryk: B forbindes med I og C.
- START + nøgletryk: B forbindes med I, S og C.
M-terminalerne er målt elektrisk adskilt fra B, I, S og C i alle undersøgte positioner.
Praktiske råd ved montering
Kontrollér terminalmærkningerne mod motorens originale eldiagram, før ledningerne tilsluttes. Kontakter med samme antal terminaler kan have forskellig funktion. M-terminalerne bruges normalt til magnettændingens stopkreds og må ikke tilsluttes batteriets pluspol.
Bemærk: Oversigten viser målte kontaktfunktioner og almindelige terminalbetegnelser, ikke en universel monteringsvejledning. Anvend kun kontakten, når tændingssystem, spænding og elektrisk belastning er kompatible med motoren.
