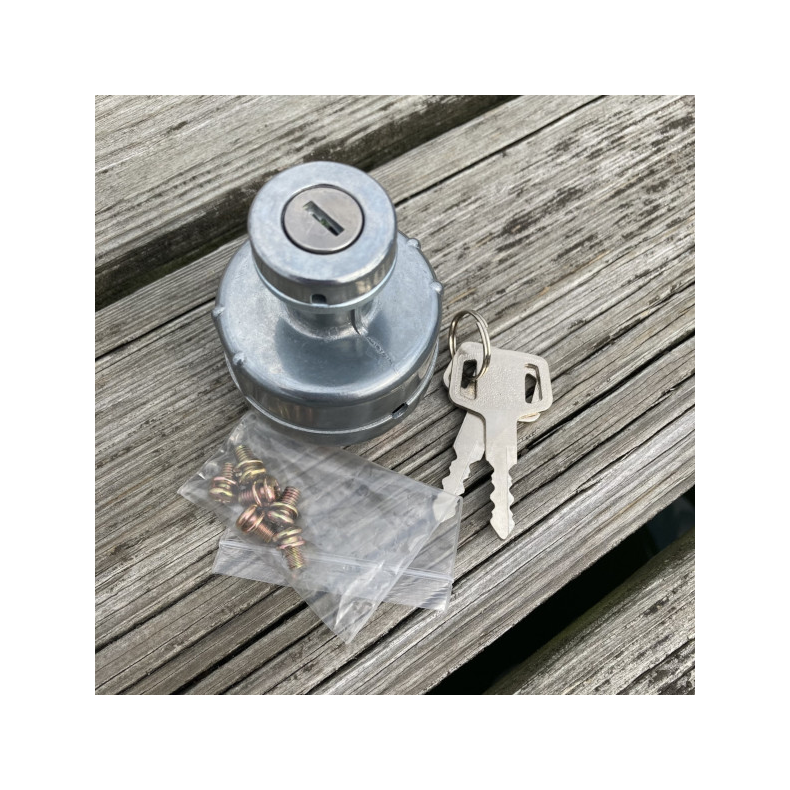

Startkontakt med nøgle og 6 poler til bådmotor. Med separate tilslutninger til startrelæ, instrumenter, elektrisk udstyr og forvarmning af dieselmotor.
Startkontakt med nøgle - 6 poler og forvarmningsfunktion
En praktisk startkontakt til både, hvor der er behov for at styre flere elektriske funktioner fra samme nøglekontakt.
Kontakten har tilslutninger til batteriforsyning, startrelæ, bådens elektriske udstyr og instrumenter samt separate forbindelser til forvarmning og gløderør. Det gør den interessant som erstatningskontakt i motorinstallationer, hvor disse funktioner er samlet i tændingslåsen.
Ved udskiftning er det vigtigt at vælge en kontakt med samme elektriske funktioner og nøglepositioner som den originale.
Fordele
- Startkontakt med nøgle og 6 tilslutninger
- Tilslutning til motorens startrelæ
- Separate forbindelser til instrumenter og elektrisk udstyr
- Tilslutninger til forvarmning af dieselmotor
- Mulighed for styring af gløderør under start, afhængigt af motorinstallationen
- Velegnet til udskiftning af en tilsvarende startkontakt
Hvad betyder terminalerne?
- B - Battery: Batteriets plusforsyning via motorens foreskrevne sikring.
- C - Start: Styresignal til motorens startrelæ.
- ACC - Accessory: Forsyning til bådens elektriske udstyr.
- BR - Instrumenter: Forsyning til instrumenter og instrumentpanel.
- R1 - Forvarmning: Tilslutning til dieselmotorens forvarmningskreds.
- R2 - Gløderør: Separat tilslutning, som kan anvendes til forvarmning under motorstart.
Tilslutningsbetegnelserne er baseret på Hellers' eksisterende produktoplysninger. Kontroller altid, at de svarer til motorens originale installation.
Nøglepositioner og funktioner
Startkontakten er beregnet til installationer, hvor nøglen bruges til at styre strømforsyning, forvarmning og motorstart. Den præcise forbindelse mellem terminalerne i de enkelte nøglepositioner skal kontrolleres mod kontaktens dokumentation og motorens eldiagram. Funktionerne er ikke kontinuitetsmålt af Hellers.
Praktiske råd ved montering
Sammenlign den eksisterende startkontakts terminaler og nøglepositioner med denne model, før du bestiller. Afbryd batteriet inden montering, og kontroller alle forbindelser mod motorproducentens eldiagram. Tilslutningen til startrelæet er en styreforbindelse og må ikke forveksles med startmotorens kraftige strømforsyning.
Vær særlig opmærksom på forvarmningen. Gløderør kan kræve et separat relæ, og kontakten må ikke belastes med større strøm end den er godkendt til. Er du i tvivl om motorens ledningsnet, bør tilslutningen udføres af en fagperson.
